ゆる鉄モジュールクラブ 02

300mm幅　ホームモジュール

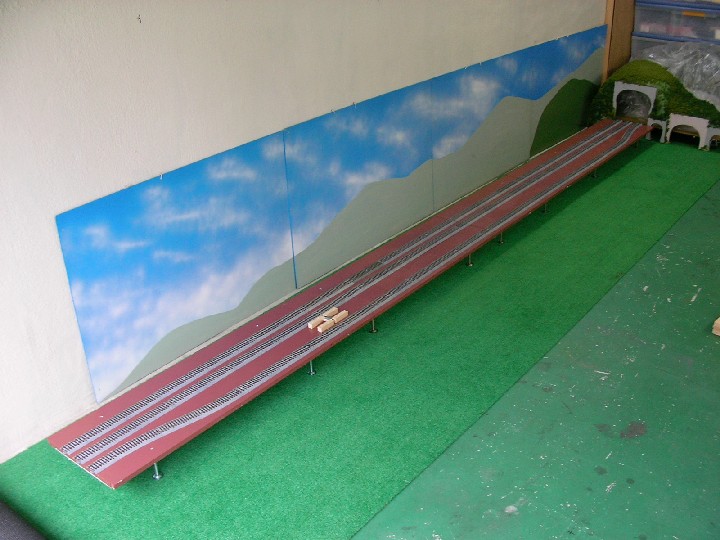

全長900+300+600+900+900=3600mmです。

アルミ板で補強した短面。表面の色は水性塗料。アースレッド。どこかで聞いたような。ん? 殺虫剤色?
゛ょ
アネミ角パイプで接続

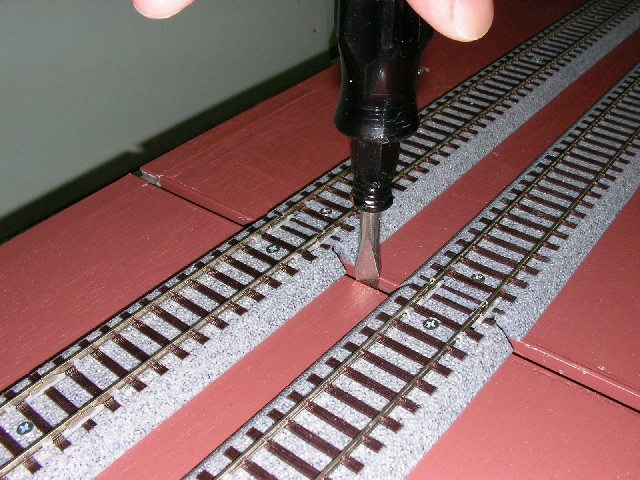

はずす時は、マイナスドライバーを差し込んで　こじるとはずれます。

300mmユニットの角パイプはスライド式としました。その他は取り外し式

じゃり鉄ユニット内の電気接続は、D-SUB15ピンコネクタ使用
このコネクタはホームの中に隠れます。
ポイント制御やアクセサリー電源のための予備を確保してます。

裏は、こんな感じです。フィーダーはレールの裏からハンダ付け。まだ、フィーダーの取り出しまでで、その先は配線できていません。
