カトー小型密着自動連結器 改良型 |

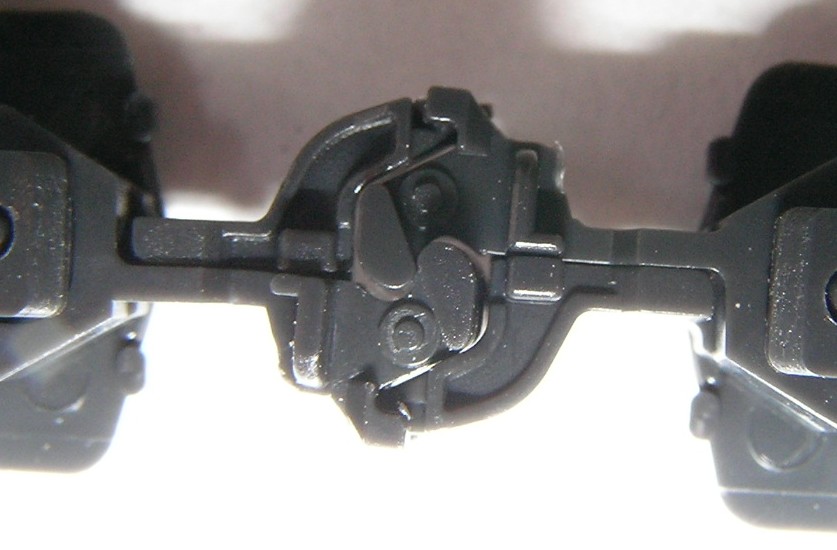

カトーのキハ28、58、キハ82 で連結する時に、線路上で車輌を突き合わせただけでは、連結できなかったり、走行中に連結器がはずれることはありませんか。下の写真が、きちんと連結出来た状態です。

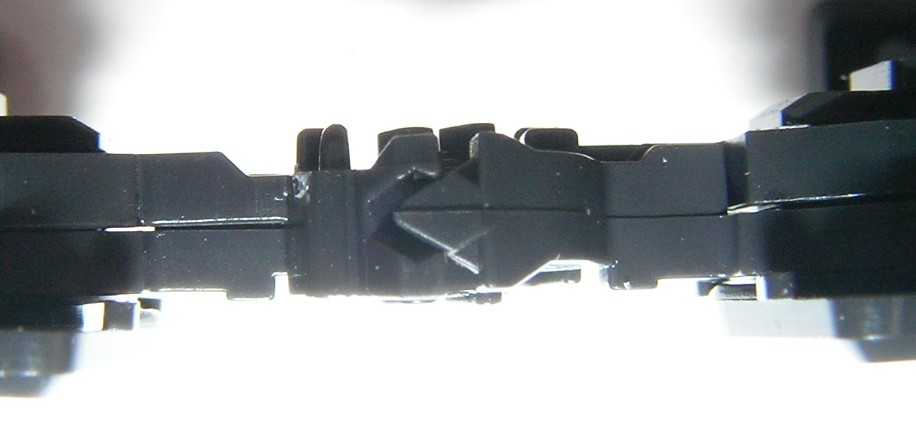

ところが、このように少し浮いた状態になることがあります。
このまま、走行すると途中で連結器が開放されることがしばしば発生します。

どうして、連結器が浮くかと言うと、密自連には、連結器外側にガタツキ防止のピンが出ていますが、模型ではそのピンをつかみ込む構造になっていて、かなりきつく押し込まなければ、下の写真のようにピンがはまり込まないので浮いてしまいます。

下の写真は、きちんと連結できた状態で、横のピンをつかみこんでいます。

実は、この連結不良の問題は、24系25型ブルトレの連結器から、改良型に変更になっています。キハ82も再生産分から改良型がついているようです。

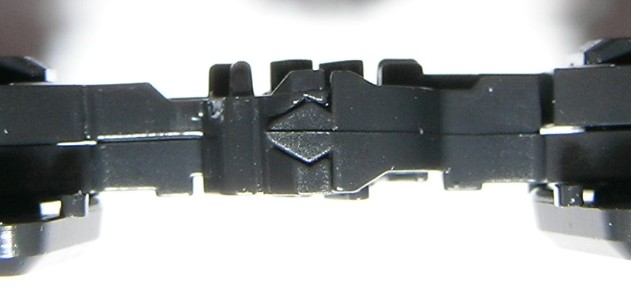

下の写真が、改良型の連結状態です。横のピンをつかむ部分がなくなっています。

実車の客車は、小型密着でなく、密着自動連結器ですが、模型では、客車も気動車も共用となっています。

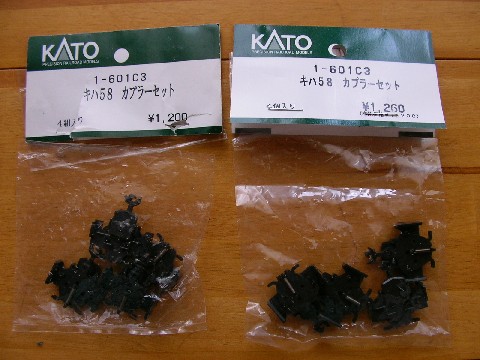

カトーから キハ58カプラーセットというものが発売されています。
この部品も、最近のものは改良型に変わっています。品番は、1-601C3でどちらも同じです。
左のものは旧型で、右の消費税が内税になったものが改良型です。
でも、消費税が内税で表記されているのが全て改良型という事ではありませんので注意してください。

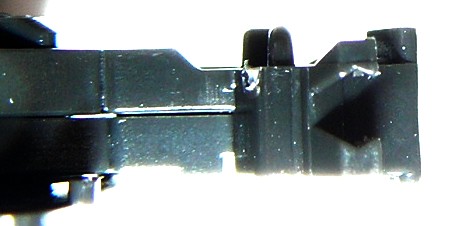

新旧の見分け方ですが、連結器を横から見てピンつかみがあるのが旧型

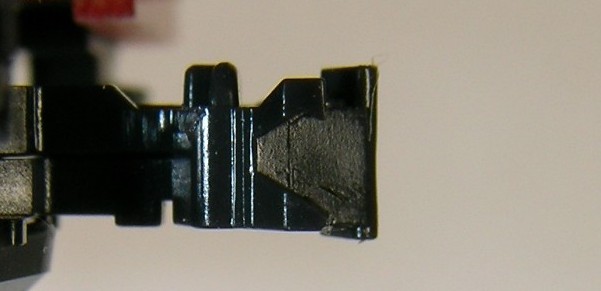

ピンつかみが無く、V字の掘り込みがあるのが改良型です。

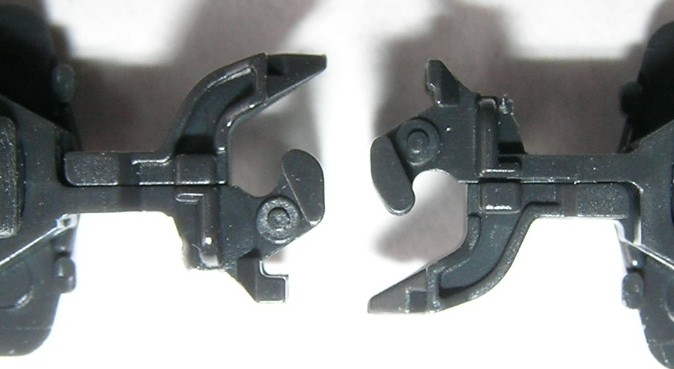

左が旧型、右が改良型です。横のつかむ部分がなくなったため、連結力を確保するためナックル付け根の掘り込みをごくわずか深くして、ナックル同士がしっかりとはまり込む様になっています。

左が旧型、右が改良型で、新型はバネが変更になり、少しやわらかくなっていて、S字通過時の開放防止となっているようです。

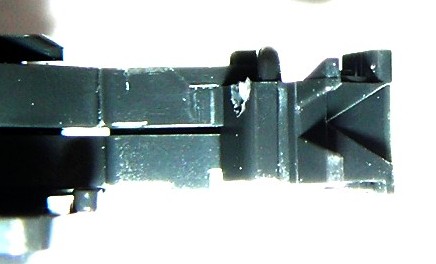

私は、旧型のピンをつかみ込む部分をカッターで落としてみました。
連結が大変スムーズになりました。連結力が弱まり、開放されるかと思いましたが、先日の運転会で19両編成で運転した時には外れませんでした。この加工をしてない信楽さんのキハ82は外れていました。

改良型のカトー小型密自連が入手できれば、交換するのが一番ですが、現在市場にあまり出回っていません。連結がうまくいかない車輌は、とりあえずカプラーの横のピンつかみを落としてみてはどうでしょうか。(自己責任でお願いします。)
